P 產品詳情roducts info
1:產品說明
清鑫無動力渦輪通風器材質采有的是201不銹鋼和304不銹鋼機身，可換抵室內腐蝕性氣體的侵蝕，經得起長時間的風吹雨打，優異的全密封低阻軸承，經久耐用永保潤滑，無需進行保養。
2:工作原理
設置后熱氣上升可將廠內熱氣排出，
提供更舒適的工作環境，
提高工作效率。

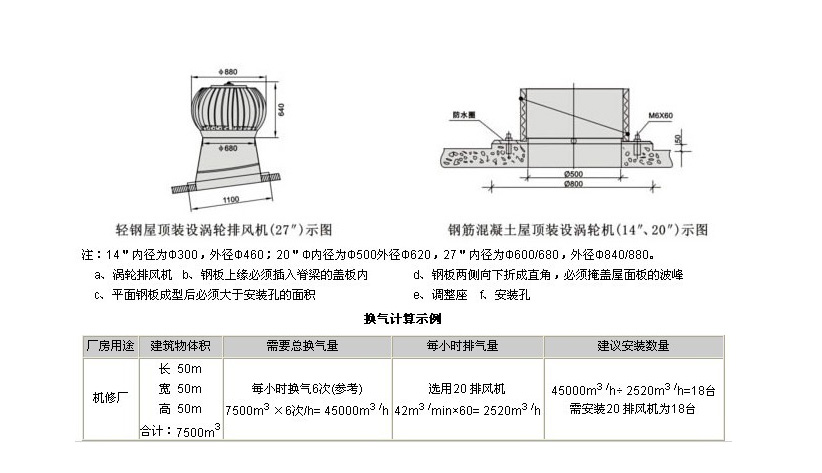

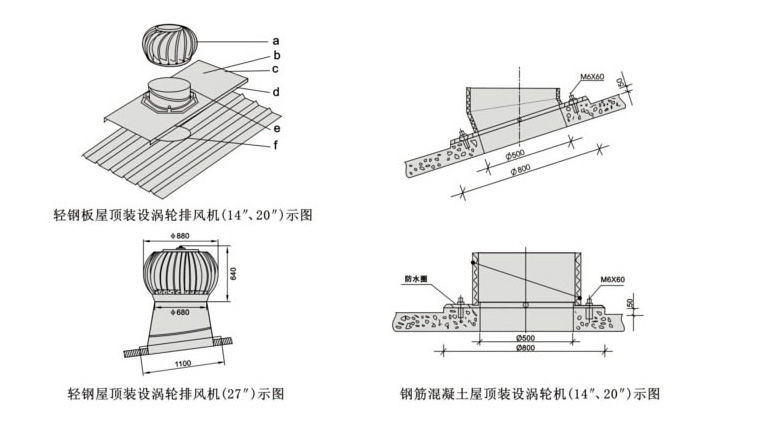

1、渦輪排氣抽風換氣機。
2、底座用防水膠泥密封，依廠房屋頂斜度設計、防漏效果好。
3、開孔的屋面鋼板板緣向上折。
4、底板上端延伸入屋脊扣板內。
5、底板的兩側向下折，跨過屋面鋼板的波峰。
6、底板的下端下折與屋面鋼板相接。
無動力通風機型號：
| 型號 | 葉片 | 高度 | 渦輪直徑 | 通風口徑 |
| HT-100型 | 12 | 250 | 200 | 100 |
| HT-160型 | 16 | 250 | 300 | 160 |
| HT-200型 | 20 | 250 | 300 | 200 |
| HT-300型 | 24 | 300 | 400 | 300 |
| HT-360型 | 24 | 400 | 500 | 360 |
| HT-400型 | 26 | 400 | 500 | 400 |
| HT-450型 | 32 | 500 | 650 | 450 |
| HT-500型 | 32 | 500 | 650 | 500 |
| HT-600型 | 32 | 650 | 750 | 600 |
| HT-680型 | 32 | 680 | 800 | 680 |
| HT-800型 | 42 | 750 | 900 | 800 |
| HT-900型 | 48 | 750 | 1000 | 900 |
| HT-1000型 | 48 | 800 | 1100 | 1000 |
產品應用：

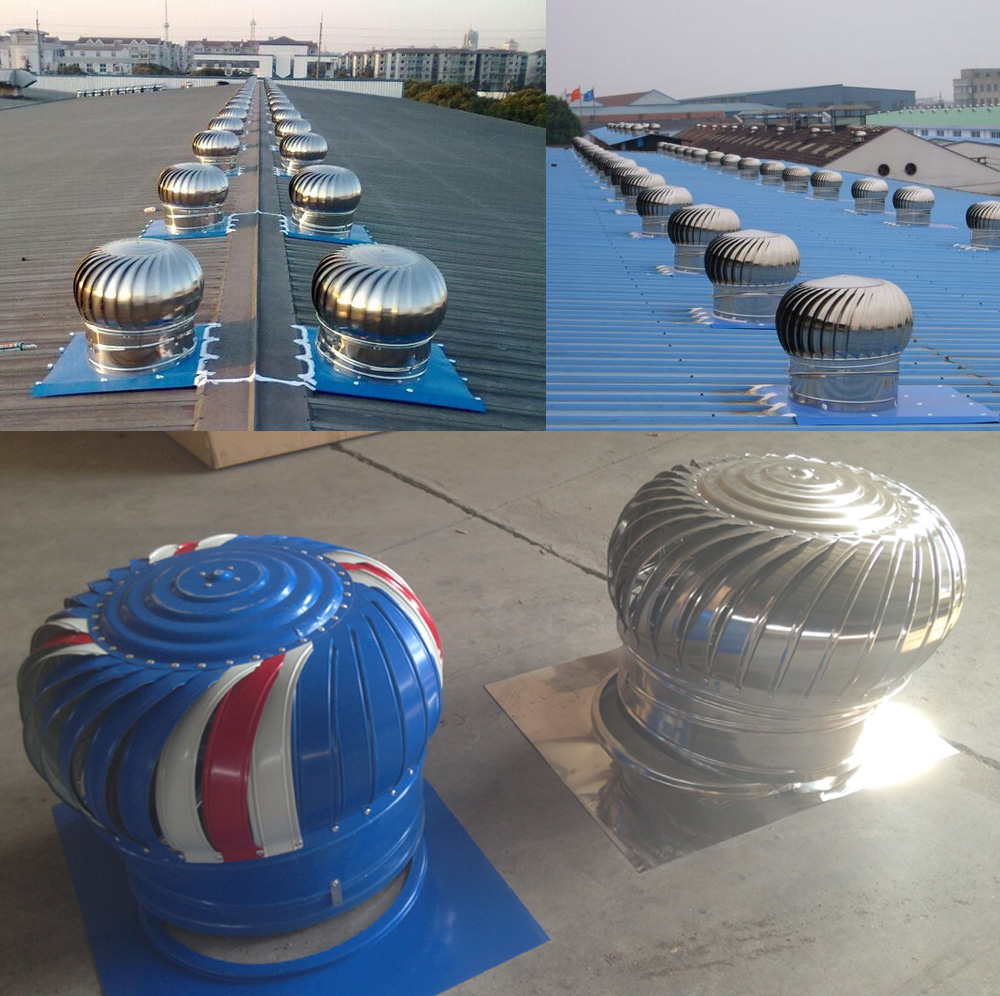

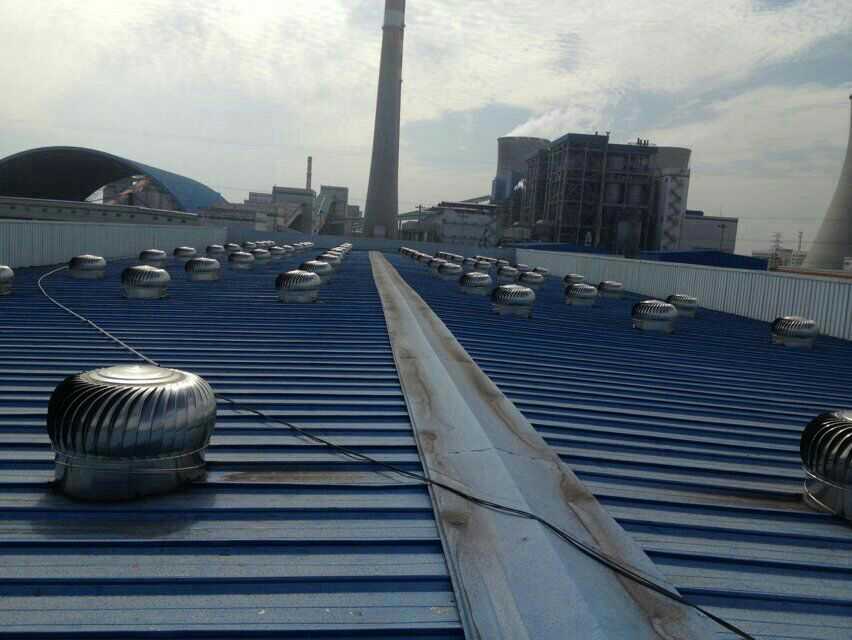

通風器又名渦輪通風器（無動力風機）適用于工業型建筑（鋼構型建筑居多）與民用建筑，如機械廠房、電力電廠、鋼鐵生產型廠房、生產化工的車間、造船廠房等工業型企業及大型超市、商場、車站、碼頭等公共建筑；供建筑設計選用及施工安裝使用。不適用于有嚴重腐蝕性介質的建筑。
安裝說明：
1、定位:
通風器的理想位置應晝靠近屋脊線，定位時，將防水基板擱置在屋面上，并使基板上傾的邊緣端嵌入屋脊金屬蓋板下的縫隙里約50～100mm（底板上沿用手鉗上折10～20mm翹邊）。
2、切割洞口
以防水基板的內孔為樣板，畫出洞口的輪廓線，然后用屋面切割機完成洞口的切割。并修整打磨邊緣。用鋒利的刀片將保溫棉按米字形割破，取掉部分保溫棉后，再將保溫棉和鋁箔塞進鋼板和保溫棉之間。
3、貼防水膠泥帶，上防水硅膠
在防水湛板和屋脊蓋板的結合處貼上防水膠泥帶。在兩邊完整的波峰頂部，貼上防水膠泥帶，并在堵頭和彩鋼板之間打上防水硅膠，撕去上層紙皮。
4、固定防水基板
用至少10個自攻螺絲釘或拉鉚釘將防水基板固定在屋面上。
5、安裝變角管頸
將變角管頸安放在基板上，轉動變角管頸可旋轉部分，通過水平儀進行相向90度角的調整，使得變角管頸的上面水平。調整完畢后用彩筆將變角管頸的上下轉動部分及變角管頸與基板之間劃線記號。
6、固定變角管頸
用金 屬夾片和鋁拉鉚釘，將變用管頸上下兩轉動部份固定在一起操作的同時請注意對齊原先的劃線記號。
7、將渦輪頭固定在變角管頸上
將渦輪頭的四個支撐臂卡入預留在溝槽中，再用四顆鋁拉鉚釘或螺絲將渦輪頭固定在變角管頸上。
8、固定、檢查及調整
至少用四顆抽芯鉚釘將風機固定在底板上，檢查螺釘，鉚釘是否牢靠。再檢驗渦輪頭旋轉是否平穩有時因運輸或安裝過程，渦輪頭受擠壓略有變形�？捎檬稚晕⒄{整。最后在堵頭及基板四周打上防水硅膠即可。
1、定位:
通風器的理想位置應晝靠近屋脊線，定位時，將防水基板擱置在屋面上，并使基板上傾的邊緣端嵌入屋脊金屬蓋板下的縫隙里約50～100mm（底板上沿用手鉗上折10～20mm翹邊）。
2、切割洞口
以防水基板的內孔為樣板，畫出洞口的輪廓線，然后用屋面切割機完成洞口的切割。并修整打磨邊緣。用鋒利的刀片將保溫棉按米字形割破，取掉部分保溫棉后，再將保溫棉和鋁箔塞進鋼板和保溫棉之間。
3、貼防水膠泥帶，上防水硅膠
在防水湛板和屋脊蓋板的結合處貼上防水膠泥帶。在兩邊完整的波峰頂部，貼上防水膠泥帶，并在堵頭和彩鋼板之間打上防水硅膠，撕去上層紙皮。
4、固定防水基板
用至少10個自攻螺絲釘或拉鉚釘將防水基板固定在屋面上。
5、安裝變角管頸
將變角管頸安放在基板上，轉動變角管頸可旋轉部分，通過水平儀進行相向90度角的調整，使得變角管頸的上面水平。調整完畢后用彩筆將變角管頸的上下轉動部分及變角管頸與基板之間劃線記號。
6、固定變角管頸
用金 屬夾片和鋁拉鉚釘，將變用管頸上下兩轉動部份固定在一起操作的同時請注意對齊原先的劃線記號。
7、將渦輪頭固定在變角管頸上
將渦輪頭的四個支撐臂卡入預留在溝槽中，再用四顆鋁拉鉚釘或螺絲將渦輪頭固定在變角管頸上。
8、固定、檢查及調整
至少用四顆抽芯鉚釘將風機固定在底板上，檢查螺釘，鉚釘是否牢靠。再檢驗渦輪頭旋轉是否平穩有時因運輸或安裝過程，渦輪頭受擠壓略有變形�？捎檬稚晕⒄{整。最后在堵頭及基板四周打上防水硅膠即可。

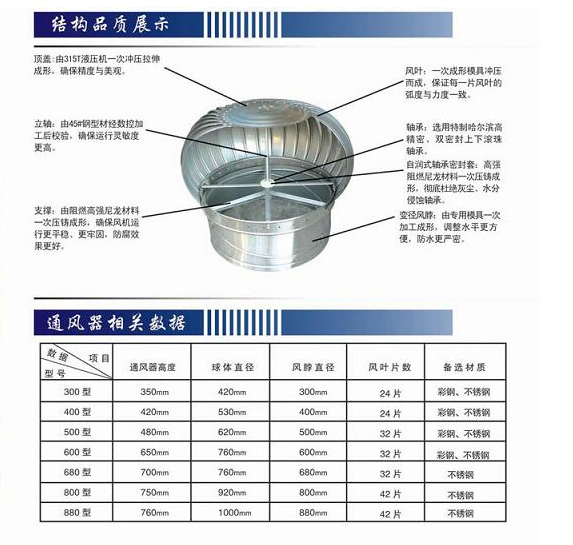

清鑫通風器適用：大型工業廠房、倉庫、大型建筑物、有害氣體車間、 高溫作業車間。說明：由渦輪主機（使用美國進口UBC軸承及哈爾濱密封軸承）， 上圓下方（圓）加強型中座（將氣流經收集后排出，增強主機的排氣能效，尺寸也可根據要求定制），底板座（適用于不同坡度屋面，調節主機水平垂直，使得風機可以在屋面任意位置安裝）組成。華泰通風器可以提供多種材質：不銹鋼，氟碳涂層鋁合金，光鋁，鍍鋅板等！新款將軸承內置于高密封性的油缸內，避免微小顆粒進入其間隙！耐腐蝕，持久潤滑！軸距縮短，同心度更好，增強其通風效果！ 改變原始平撐設計，抗壓力可達100kg，穩固性更好。
